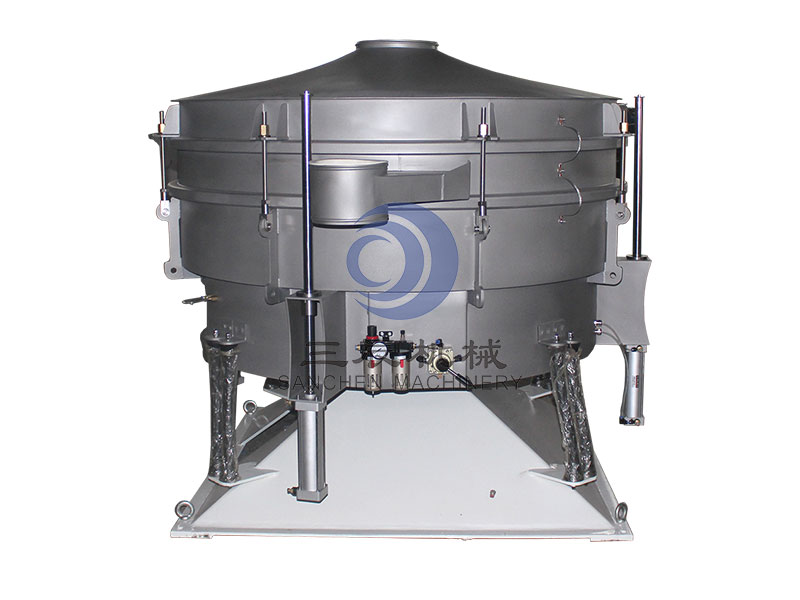

圆形摇摆筛

< >
三辰机械 工厂直销

产品名称:圆形摇摆筛

适用范围:适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。

适用物料:精细与超精细范围的粉末与微粒状物料。

产品优势:高效筛分不堵网。

24小时热线电话: 139 4964 3498 联系我们 >

产品简介

摇摆筛的设计是为了满足大产量、高精度筛分的厂家而特殊设计的一种高效筛分机,简单的筛分是双眼注视双手筛分,摇摆筛分机就是对此的机械模拟,它有效的模拟了人工筛分运动的原理,符合所有精细与超精细范围的粉末与微粒状物料,特别适合难以处理的物料。适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、糖精、盐业、粮食等各种与颗粒、粉粒有关行业的干、湿式筛分。



结构原理

从运行轨迹来看,摇摆筛是一种非线性惯性振动筛,基本的回转运转与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处有一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

此次过程在每筛层之间重复进行。



技术参数

名称/单位/型号

SC-1200

SC-1600

SC-2000

直径mm

1200

1600

2000

筛分面积m²

1.11

2.62

3.14

筛分层数

1-5

1-5

1-5

驱动功率KW

2.2

2.2/4

3/4.5

有效直径mm

1150

1560

1960
